Fiber Optik

Serat optik adalah merupakan saluran transmisi atau sejenis kabel yang terbuat dari kaca atau plastik yang sangat halus dan lebih kecil dari sehelai rambut, dan dapat digunakan untuk mentransmisikan sinyal cahaya dari suatu tempat ke tempat lain. Sumber cahaya yang digunakan biasanya adalah laser atau LED[1].

Kabel ini berdiameter lebih kurang 120 mikrometer. Cahaya yang ada di dalam serat optik tidak keluar karena indeks bias dari kaca lebih besar daripada indeks bias dari udara, karena laser mempunyai spektrum yang sangat sempit. Kecepatan transmisi serat optik sangat tinggi sehingga sangat bagus digunakan sebagai saluran komunikasi.

Perkembangan teknologi serat optik saat ini, telah dapat menghasilkan pelemahan (attenuation) kurang dari 20 decibels (dB)/km. Dengan lebar jalur (bandwidth) yang besar sehingga kemampuan dalam mentransmisikan data menjadi lebih banyak dan cepat dibandingan dengan penggunaan kabel konvensional. Dengan demikian serat optik sangat cocok digunakan terutama dalam aplikasi sistem telekomunikasi[2]. Pada prinsipnya serat optik memantulkan dan membiaskan sejumlah cahaya yang merambat didalamnya.

Efisiensi dari serat optik ditentukan oleh kemurnian dari bahan penyusun gelas/kaca. Semakin murni bahan gelas, semakin sedikit cahaya yang diserap oleh serat optik.

Fiber Optik

Kelebihan Serat Optik

Dalam penggunaan serat optik ini, terdapat beberapa keuntungan antara lain[3] :

1. Lebar jalur besar dan kemampuan dalam membawa banyak data, dapat memuat kapasitas informasi yang sangat besar dengan kecepatan transmisi mencapai gigabit-per detik dan menghantarkan informasi jarak jauh tanpa pengulangan

2. Biaya pemasangan dan pengoperasian yang rendah serta tingkat keamanan yang lebih tinggi

3. Ukuran kecil dan ringan, sehingga hemat pemakaian ruang

4. Imun, kekebalan terhadap gangguan elektromagnetik dan gangguan gelombang radio

5. Non-Penghantar, tidak ada tenaga listrik dan percikan api

6. Tidak berkarat

Kabel Serat Optik

Secara garis besar kabel serat optik terdiri dari 2 bagian utama, yaitu cladding dan core [4]. Cladding adalah selubung dari inti (core). Cladding mempunyai indek bias lebih rendah dari pada core akan memantulkan kembali cahaya yang mengarah keluar dari core kembali kedalam core lagi.

Bagian-bagian serat optik jenis single mode

Dalam aplikasinya serat optik biasanya diselubungi oleh lapisan resin yang disebut dengan jacket, biasanya berbahan plastik. Lapisan ini dapat menambah kekuatan untuk kabel serat optik, walaupun tidak memberikan peningkatan terhadap sifat gelombang pandu optik pada kabel tersebut. Namun lapisan resin ini dapat menyerap cahaya dan mencegah kemungkinan terjadinya kebocoran cahaya yang keluar dari selubung inti. Serta hal ini dapat juga mengurangi cakap silang (cross talk) yang mungkin terjadi[2].

single model

Pembagian serat optik dapat dilihat dari 2 macam perbedaan :

1. Berdasarkan mode yang dirambatkan[5] :

* Single mode : serat optik dengan inti (core) yang sangat kecil (biasanya sekitar 8,3 mikron), diameter intinya sangat sempit mendekati panjang gelombang sehingga cahaya yang masuk ke dalamnya tidak terpantul-pantul ke dinding selongsong (cladding). Bahagian inti serat optik single-mode terbuat dari bahan kaca silika (SiO2) dengan sejumlah kecil kaca Germania (GeO2) untuk meningkatkan indeks biasnya. Untuk mendapatkan performa yang baik pada kabel ini, biasanya untuk ukuran selongsongnya adalah sekitar 15 kali dari ukuran inti (sekitar 125 mikron). Kabel untuk jenis ini paling mahal, tetapi memiliki pelemahan (kurang dari 0.35dB per kilometer), sehingga memungkin kecepatan yang sangat tinggi dari jarak yang sangat jauh. Standar terbaru untuk kabel ini adalah ITU-T G.652D, dan G.657[6].

* Multi mode : serat optik dengan diameter core yang agak besar yang membuat laser di dalamnya akan terpantul-pantul di dinding cladding yang dapat menyebabkan berkurangnya bandwidth dari serat optik jenis ini.

2. Berdasarkan indeks bias core[3] :

* Step indeks : pada serat optik step indeks, core memiliki indeks bias yang homogen.

* Graded indeks : indeks bias core semakin mendekat ke arah cladding semakin kecil. Jadi pada graded indeks, pusat core memiliki nilai indeks bias yang paling besar. Serat graded indeks memungkinkan untuk membawa bandwidth yang lebih besar, karena pelebaran pulsa yang terjadi dapat diminimalkan.

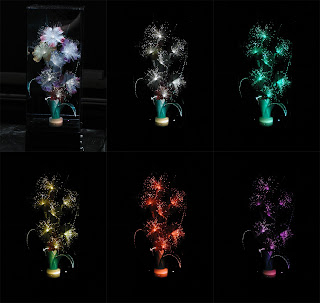

Contoh Fiber Optic, keren gitu ya :3 bagus warnanya

Pelemahan

Pelemahan (Attenuation) cahaya sangat penting diketahui terutama dalam merancang sistem telekomunikasi serat optik itu sendiri. Pelemahan cahaya dalam serat optik adalah adanya penurunan rata-rata daya optik pada kabel serat optik, biasanya diekspresikan dalam decibel (dB) tanpa tanda negatif. Berikut ini beberapa hal yang menyumbang kepada pelemahan cahaya pada serat optik[7]:

1. Penyerapan (Absorption)

Kehilangan cahaya yang disebabkan adanya kotoran dalam serat optik.

2. Penyebaran (Scattering)

3. Kehilangan radiasi (radiative losses)

Reliabilitas dari serat optik dapat ditentukan dengan satuan BER (Bit error rate). Salah satu ujung serat optik diberi masukan data tertentu dan ujung yang lain mengolah data itu. Dengan intensitas laser yang rendah dan dengan panjang serat mencapai beberapa km, maka akan menghasilkan kesalahan. Jumlah kesalahan persatuan waktu tersebut dinamakan BER. Dengan diketahuinya BER maka, Jumlah kesalahan pada serat optik yang sama dengan panjang yang berbeda dapat diperkirakan besarnya.

Kode warna pada kabel serat optik

Selubung luar

Dalam standarisasinya kode warna dari selubung luar (jacket) kabel serat optik jenis Patch Cord adalah sebagai berikut:

Warna selubung luar/jacket

Kuning : serat optik single-mode

Oren : serat optik multi-mode

Aqua : Optimal laser 10 giga 50/125 mikrometer serat optik multi-mode

Abu-Abu : Kode warna serat optik multi-mode, yang tidak digunakan lagi

Biru : Kadang masih digunakan dalam model perancangan

Konektor

Pada kabel serat optik, sambungan ujung terminal atau disebut juga konektor, biasanya memiliki tipe standar seperti berikut:

1. FC (Fiber Connector): digunakan untuk kabel single mode dengan akurasi yang sangat tinggi dalam menghubungkan kabel dengan transmitter maupun receiver. Konektor ini menggunakan sistem drat ulir dengan posisi yang dapat diatur, sehingga ketika dipasangkan ke perangkat lain, akurasinya tidak akan mudah berubah.

2. SC (Subsciber Connector): digunakan untuk kabel single mode, dengan sistem dicabut-pasang. Konektor ini tidak terlalu mahal, simpel, dan dapat diatur secara manual serta akurasinya baik bila dipasangkan ke perangkat lain.

3. ST (Straight Tip): bentuknya seperti bayonet berkunci hampir mirip dengan konektor BNC. Sangat umum digunakan baik untuk kabel multi mode maupun single mode. Sangat mudah digunakan baik dipasang maupun dicabut.

4. Biconic: Salah satu konektor yang kali pertama muncul dalam komunikasi fiber optik. Saat ini sangat jarang digunakan.

5. D4: konektor ini hampir mirip dengan FC hanya berbeda ukurannya saja. Perbedaannya sekitar 2 mm pada bagian ferrule-nya.

6. SMA: konektor ini merupakan pendahulu dari konektor ST yang sama-sama menggunakan penutup dan pelindung. Namun seiring dengan berkembangnya ST konektor, maka konektor ini sudah tidak berkembang lagi penggunaannya.

7. E200

Selanjutnya jenis-jenis konektor tipe kecil:

1. LC

2. SMU

3. SC-DC

Contoh pemanfaatan dalam kehidupan sehari-hari
